CFX elastische koppelingen
ref:
taal:
80026_E5
Nederlands
1,23 Mb

De nieuwe flexibele TEXROPE® CFX-koppelingen zijn solide, positieve en efficiënte koppelingen die trillingen en schokken kunnen opvangen. Deze koppelingen zijn aanbevolen voor algemeen gebruik, maar garanderen tevens een uitstekende prestatie in specifieke veeleisende omstandigheden.


Constructie en eigenschappen

De groeven van de twee eindstukken passen perfect in de groeven van
de wikkel. Op elke as wordt één eindstuk gemonteerd.
Flexibele wikkel met axiaal gevormde interne tanden.
Grote weerstand tegen schokbelasting en torsie.
Geluids- en trillingsdemping: de hoge demping en de toenemende
torsiestijfheid van de wikkel vermindert het geluid en de resonantie.
Bescherming tegen overbelasting: de wikkel doet dienst als beveiliging van
het systeem om te vermijden dat bij blokkages dure onderdelen
beschadigd worden.
Tolereert in hoge mate uitlijningsfouten: bij normaal gebruik kan de koppeling
een axiale afwijking tot 7° aan zonder beperking van de levensduur.
Eenvoudige montage en asuitlijning op het zicht; geen precieze metingen
vereist.
Smering is overbodig aangezien de elastomeertanden van de wikkel perfect
passen in de groeven van de eindstukken en er geen contact is tussen de
metalen onderdelen.
Geen spanning op de eindstukken: de constructie voorkomt de overdracht
van laterale spanning van één as naar de andere.
Economisch: lage initiële kost en weinig onderhoud dankzij het
vereenvoudigde concept.
Veelzijdig: aangezien de eindstukken geleverd worden met minimale boring
(en klemschroef) kunnen ze op maat geboord worden.



Overdraagbaar koppel
0,37 .. 280 Nm

hoekuitlijningsfout
<= 7°

axiale speling

geen boring
geen boring



selectietabel koppelingen

meer info over Texrope

kort overzicht kenmerken:

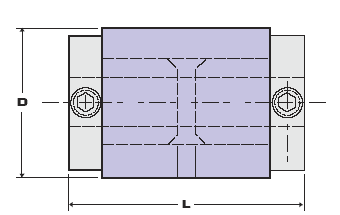

type diameter
[mm]
lengte
[mm]
Nom. koppel
[Nm]
CFX 11 18,5 24,5 0,34
CFX 21 29 56 1,36
CFX 33 38,1 58,7 3,05
CFX 43 44,5 58,7 8,13
CFX 56 58,7 61,9 30,51
CFX 66 74,6 69,1 40,68
CFX 76 88,9 87,4 122
CFX 86 103,2 87,4 163
